技术论坛液体混合实时配料系统设计与实现

分享:

液体混合实时配料系统设计与实现2022-07-13

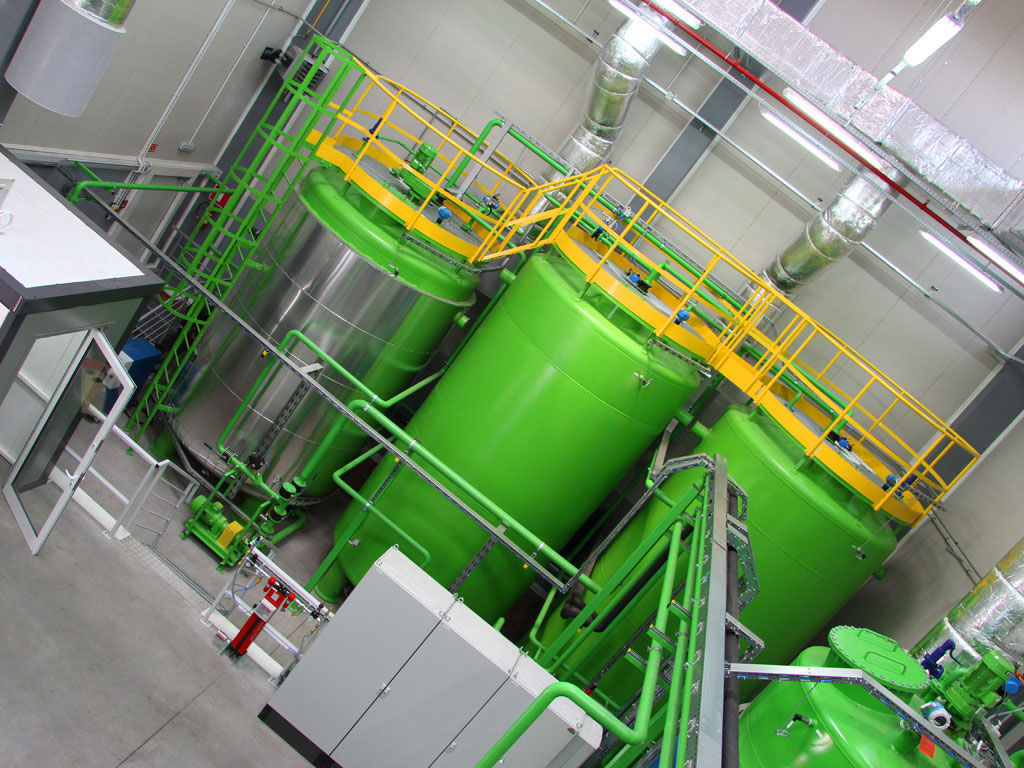

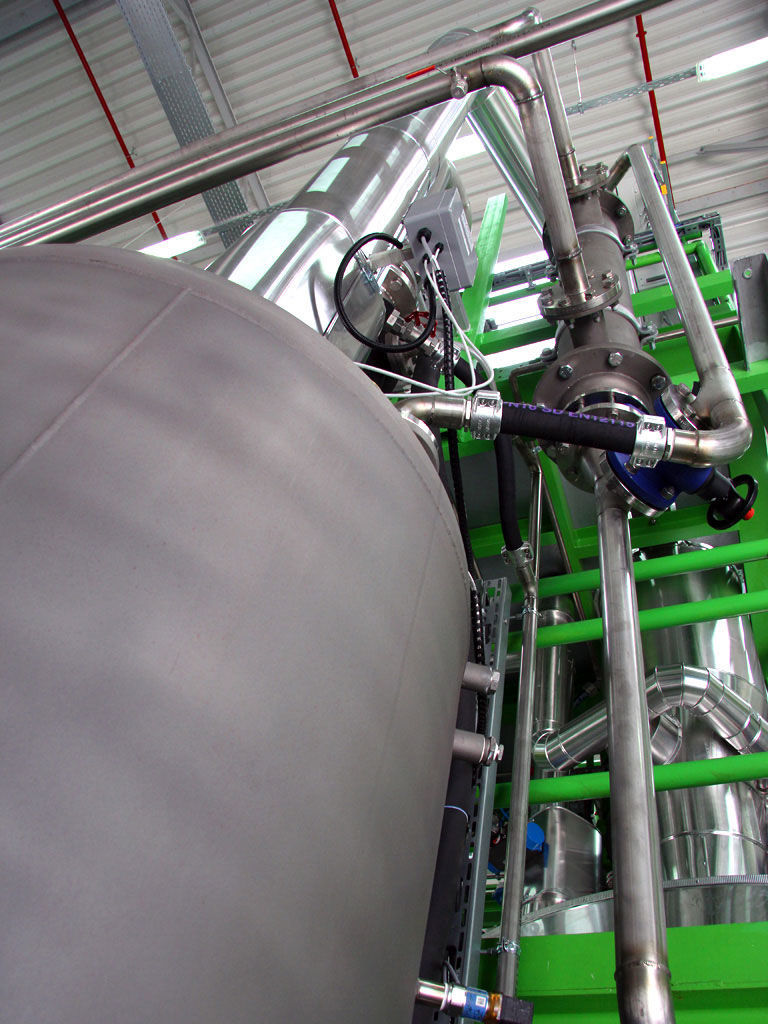

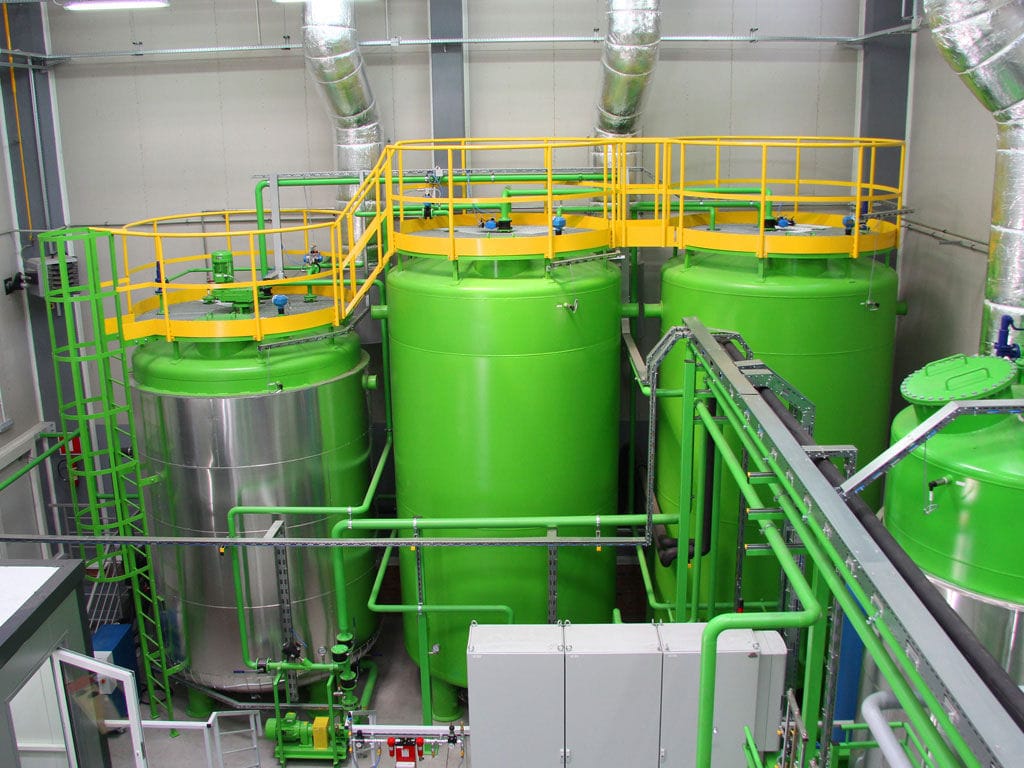

配料系统采用的控制器是西门子S7-200型可编程控制器,采用双CPU构成冗余系统,由西门子公司提供的 STEP7MicroWin V4.0SP6 编程软件作为人机界面编写程序调试程序、下载程序等。PC 机与PLC 实验机用一根PC/PPI电缆连接进行通信,并对相应的参数进行设置。用RS-485总线将PC机与PL进行连接。由水温加热装置、称重模块、数字温度传感器、反应釜称重系统、数据采集卡和PC机组成。数字温度传感器将测量得出的液体温度转换为数字量,通过数据采集卡传送给PC机,反应釜称重系统将混合液体的实时体积转换为数字量,通过数据采集卡传送给PC机。基于LabVIEW软件的监控系统将液体混合的过程实时显示。

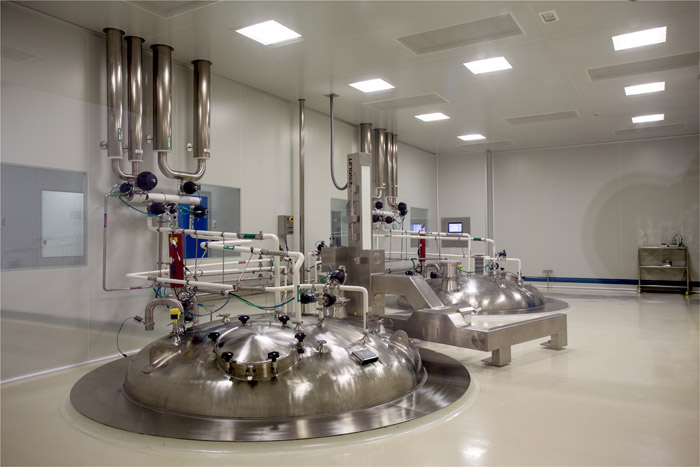

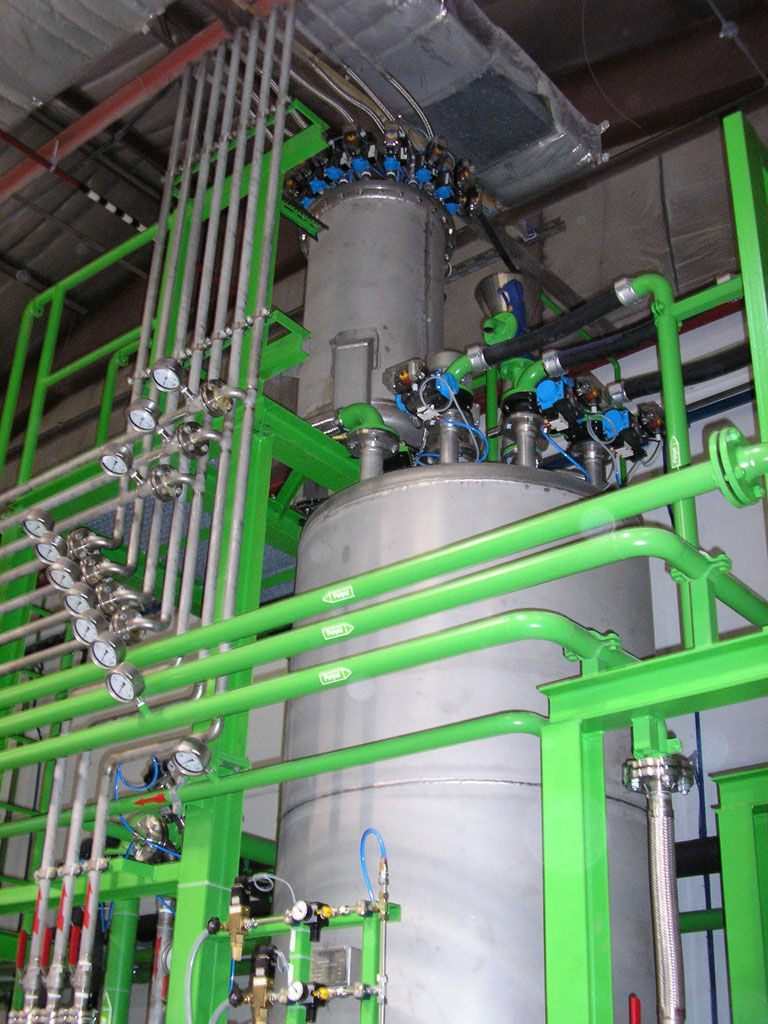

水温加热装置通过改变液体的温度给数字温度传感器施加不同的温度信号,数据采集卡将温度信号采集到PC机上,用LabVIEW软件对所采集的数据进行分析计算处理,最终测量结果在配料系统界面上显示。 反应罐称重系统对液体混合过程进行实时监控,将测量数据通过数据采集卡采集到PC机上,在称重系统界面上显示为混合容器曲线和产品容器曲线。
称重系统包含数据的采集、存储、处理分析、显示和历史数据等功能,前面板是图形用户界面,该前面板提供了液体混合、温度采集和系统操作模块等三个模块,液体混合模块中有混合容器曲线和产品容器曲线,分别显示两种液体的混合情况和产品的重量,通过调节阀和泵可以改变液体混合的速度,液体混合容器上有数字显示。温度采集模块可以设置液体加热温度,并将采集的温度数据在混合温度曲线上实时显示。在系统操作模块中可以对液体混合和温度采集进行停止、自动和手动操作,并提供操作此监控系统的帮助信息等。
