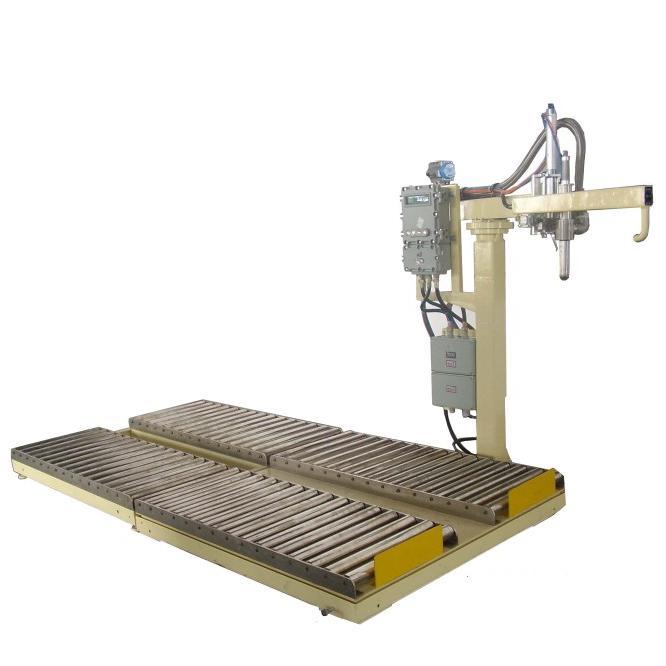

P9 液体灌装机

液体灌装机主要用于采集灌装量设定值,处理称重模块的脉冲信号,触摸屏驱动继电器带动变频器控制电机与离心泵输送物料,通过称重模块获取重量控制实际排出的液体量,根据实际灌装量与设定值的差值控制电机运转,从而实现根据实际需要精确控制灌装量。

产品详情
020-34563445

液体灌装机采用两段式大、小料可调灌装方式,提独特防滴漏装置,避免物料滴于桶子及秤台上,影响包装及滚筒;可净重、毛重二种灌装模式选择,满足涂料不同的灌装需求;采用目标量自由设定,适应多种重量范围的定量灌装。控制系统主要有PLC、触摸屏、灌装执行机构、检测元件组成。计算机通过以太网PLC联机下载程序并监控设备的运行。触摸屏采用作为人机界面,结合了梅捷利-托莱多的PANTHER称重仪表,通过Modbus485通讯协议与PLC进行通讯,时时显示设备的运行状态,并对进行启动、停止设定各个运行参数等操作。灌装执行机构负责执行PLC的指令,具体执行相应的动作。检测元件将设备的状态、参数等送入PLC,可以方便地实现与相关PLC(或C)称重系统的高速数据通信,满足各种用户对灌装的需求。

灌装系统通过重量感应而输入的脉冲频率快慢实现的,当发生脉冲的频率减小时,步进电机的速度就下降;当频率增长时,速度就加快。为了达到计量大小可调和提高计量精度的目的,要求螺杆的转速可调和位置定位准确,采用了步进电机控制螺杆的转速和转数,不仅简化了机械结构,而且使得控制非常方便。在不过载的情况下,步进电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响。通过对现场灌装机的数据采集处理,以动画显示、报警处理、流程控制。实时曲线、历史曲线和报表输出。为了实现上述监控要求,在监控界面设计中采用埴充效果、流动快的流动属性设置模拟了动态灌装过程,通过添加标准按钮实现手动/自动选择、启动、停止、急停及手动打开泵电磁阀,通过设置标签的显示输出属性实现灌装质量的设定实时显示,灌装瓶数的设定及当前灌装桶数显示等组态监控画面,完成对灌装系统运行状态的监控。

多工位液体灌装机
液体灌装机基于单片机、射频卡及网络集成技术的现场管理、控制系统,可以对物料灌装进行实时有效的控制。实现对灌装重量的实时检测和灌装过程电磁阀的实时开闭,数据上传进行有效的微机化管理。
液体抽料混合配料系统的应用
配料系统采用双CPU构成冗余系统,由西门子公司提供的 STEP7MicroWin V4.0SP6 编程软件作为人机界面编写程序调试程序、下载程序等。PC 机与PLC 实验机用一根PC/PPI电缆连接进行通信,并对相应的参数进行设置。
自动液体灌装机功能应用
自动液体灌装机由变频器控制,实现无级变速,设定目标重量,操作简单灌装速度快,采用大、小两段给料灌装方式,可选配电脑连线或实时打印灌装日期、序号、净重、皮重、累计重量等灌装参数。
×
