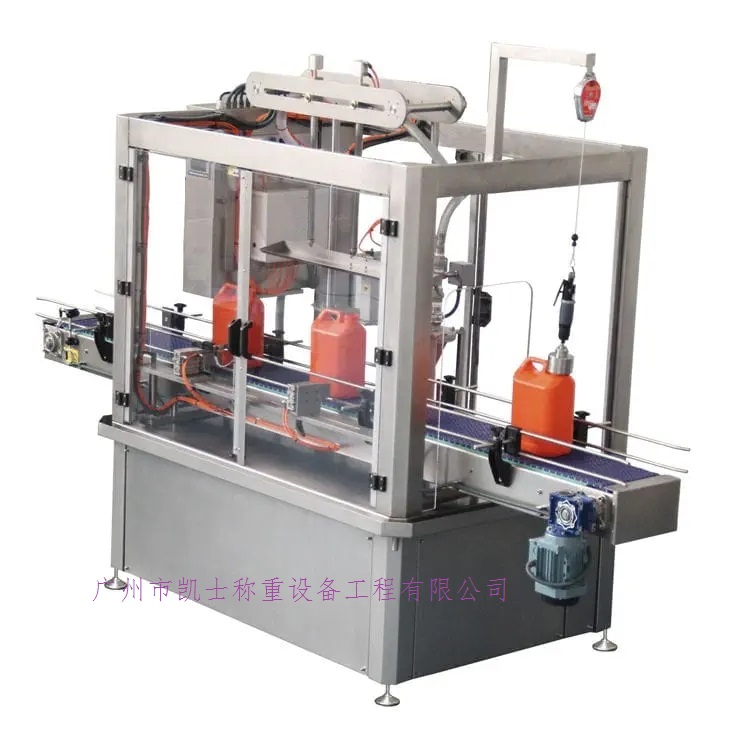

W9乳胶漆灌装机 |
乳胶漆灌装机的I/0分配需要7个开关量个输人，1个模拟量的输人信号实时采集灌装质量，2个开关量输出控制泵和电磁阀的动作，PLC系统有两种工作方式，采用主程序调用子程序的结构、减少扫描时间，测量值的转换、停止及急停的外理等。上位机采用组态软件进行监控界面设计，该软件能快速构件和生成上位机监控系统，通过对现场的数据采集处理,以动画显示、报警处理、流程控制。实时曲线、历史曲线和报表输出等多种方式。监控系统通过画面实时显示当前灌装质量、灌装桶数等现场工作状态，在上位机上可以进行相应的操作，通过界面进行灌装方式的选择及启动、停止等按钮的操作。能够更改灌装质量、桶数及在使用不同的灌装桶时能手动去除皮重(即灌装瓶的质量)。
基本参数：
•最大秤量：30kg
•最小感量：0.1kg
•灌装误差: ±0.1-0.2kg
•灌装速度：20L约1500-1800桶/小时
•控制方式：2挡控制
•灌装方式: 插入式，液面上
•枪头管路: 特氟龙枪头、阀门+特氟龙软管
•结构材质: 液体灌装机主机SUS304不锈钢，输送码垛碳钢防腐漆。
•秤台尺寸：400×800mm (304不锈钢动力滚道)
•空桶滚道: 400mm×2500mm (304不锈钢动力滚道)另附1200mm斜坡无动力滚筒
•重桶滚道: 400mm×2500mm (304不锈钢动力滚道,2组)
•分桶装置：适用于20L桶，碳钢防腐漆结构，304不锈钢滚道。
•码垛设备：平移式，适用托盘1200*1200*140mm，含供托盘、码垛、下托盘输送。
•管路压力：0.2-0.6MPa(与料性有关)。
•物料接口：DN40法兰接头4个，可按用户提供接口标准
•气源接口：用户提供12mm气管接头，用于快速接头连接
•使用电源：AC220/50Hz(用户提供至机器一侧)
•使用气源：0.4-0.8Mpa(用户提供至机器一侧)
•使用温度：-10℃-50℃
•基础条件：水平的坚固混凝土地面，混凝土厚度应大于10cm。可选机型：标准型、防爆型灌装秤 |
|
|
|
