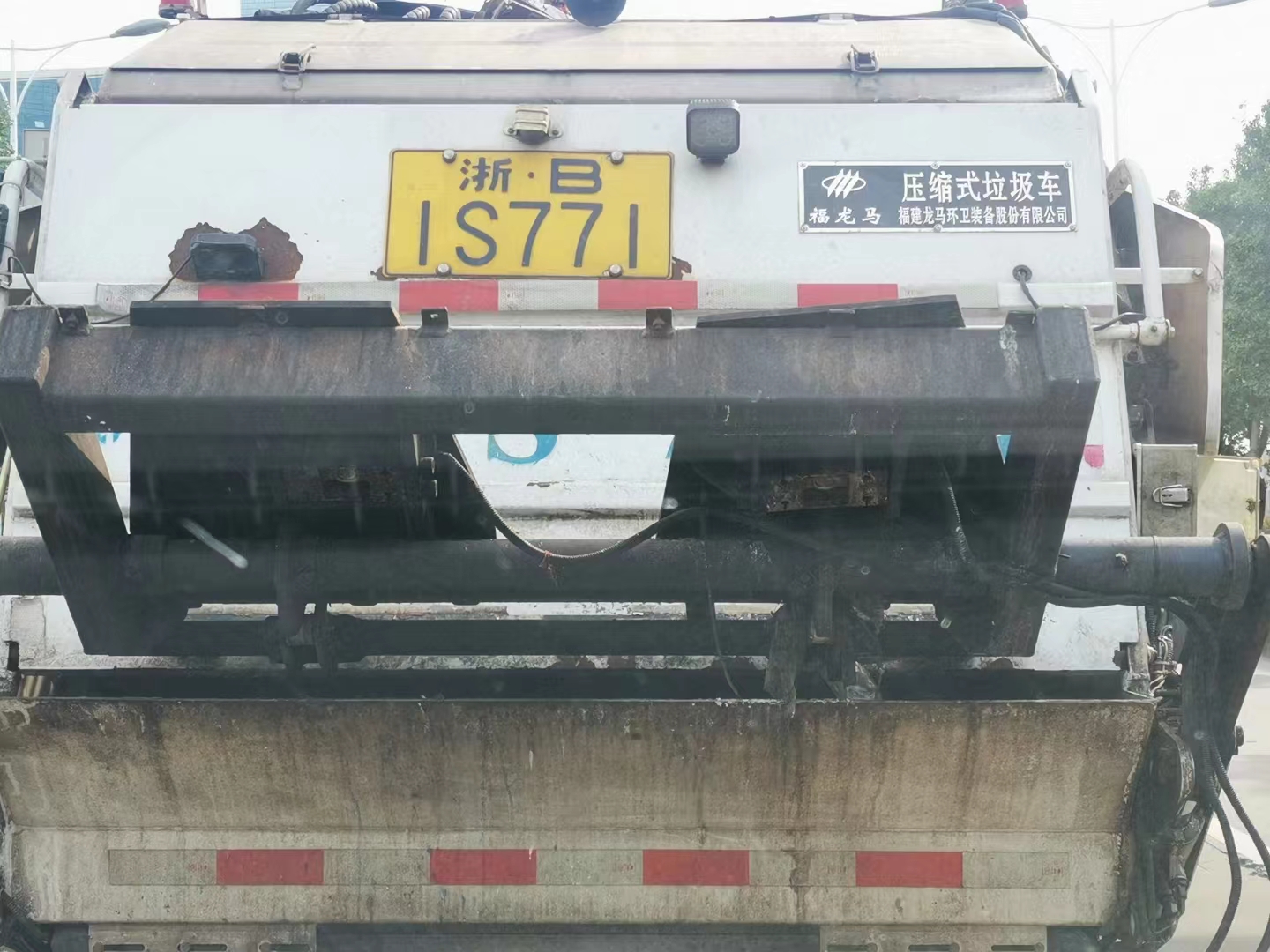

称重垃圾车载系统就是在汽车上安装称重模块装置，在车辆装卸货物的过程中，称重传感器将车载重量通过采集板计算机数据计算，送到控制系统进行处理，显示和存储车载重量和各种相关信息。为了实现无需人工操作，对提升轨道、翻转机构、提升机架、称重模块、压桶力补偿机构和数据控制装置重新进行设计。结构上进行调整后，翻转机构可纵向翻转并沿竖直方向移动的安装在提升轨道上，提升机架固定装设在翻转机构上，称重模块沿竖直方向移动的装设在提升机架上，称重模块上挂装垃圾桶并与提升机架共同随翻转机构同步移动，翻转机构的上端设置压桶力补偿机构，压桶力补偿机构包括压力补偿称重传感器、传力连接器和压桶板，压桶板通过传力连接器连接在压力补偿称重传感器的下方，当称重模块带动垃圾桶上升至预定位置时，垃圾桶的顶部边缘抵靠在压桶板的下端，称重模块和压力补偿机构的信号输出至数据控制装置并进行垃圾重量运算。

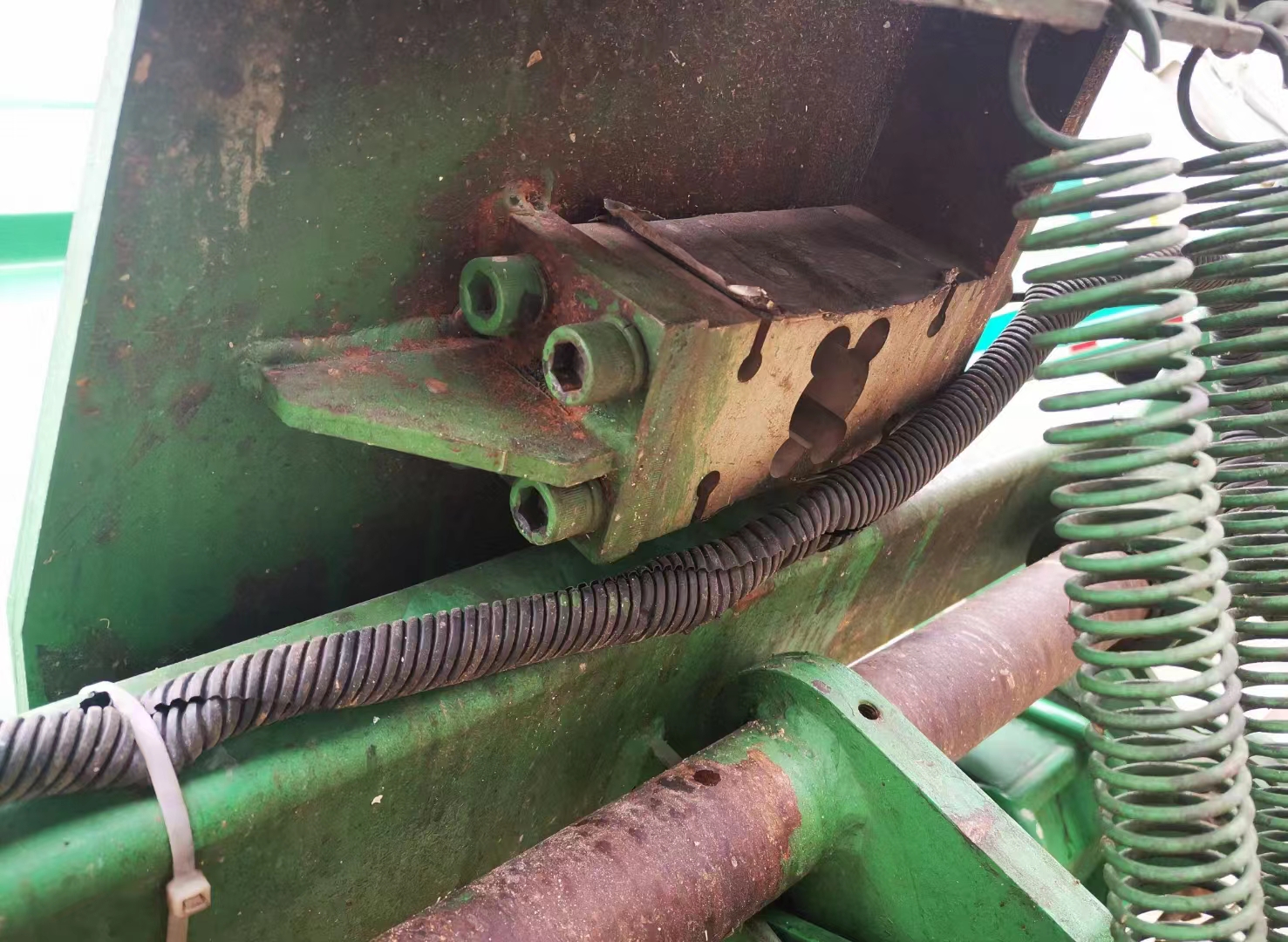

称量模块包括内框机架、传力挂板、底座、主称重传感器、传力架、导轮、挂钩和缓冲拉簧，内框机架固定在提升机架上通过导轮沿翻转机架升降移动，内框机架的侧面设置传力挂板，传力挂板固定在传力架上，内框机架的底部设置底座，主称重传感器与底座和传力架共同装设在一起，传力挂板的上部固接挂钩，缓冲拉簧的一端固接内框机架上，缓冲拉簧的另一端固接提升机架上。

提升轨道上间隔设置有用于在垃圾桶的升降过程中进行定位监控称重的上限位置检测开关和下限位置检测开关。垃圾桶提升过程中先经过下限位置检测开关、后经过上限位置检测开关，数据控制装置自动记录毛重。倒料后空桶返回下降过程中先经过上限位置检测开关、后经过下限位置检测开关，数据控制装置自动记录皮重，然后自动计算净重，杜绝人为作弊。

由于在翻转机构的上端设置了压桶力补偿机构，当垃圾桶上升并抵靠在压桶板下端时，通过压力补偿称重传感器将信号传输给数据控制装置进行精确运算，确保更精确的称重精度。通过数据控制装置的自动称重控制操作，自动计量垃圾桶装载垃圾提升过程中毛重、倒料后空桶返回下降过程中皮重并自动计算垃圾净重，实现了全程无需人工手动操作。

称重系统包括中央处理器、GPS模块和GPRS模块，称重模块和压桶力补偿机构的称重信号传输至中央处理器进行运算，通过GPS模块和GPRS模块进行垃圾车体定位并进行数据传递。数据控制装置还包括动态自动称重控制显示仪表，方便实时监控数据。可以把自动读卡器或RFID读写器等与中央处理器的输入端连接，便于自动识别，实现高速、快捷的操作。
