020-34563445新结构称重模块是一种能够测量物体重量的设备,通常由称重传感器、信号调理电路、AD转换器等组成。称量模块的作用是将物体的重星转换为电信号输出,以便于数字信号的处理和控制。称重模块的原理是利用压阻式或应变式传感器来测量物体的重量。当物体施加在传感器上时,传感器会发生微小的变形,这种变形会导致传感器电阻值的改变。称重模块通过测量电阻值的变化,来计算物体的重量。称重方式是由多个称重传感器的信号经过接线盒并接后成为一路信号,电阻变化内部有微处理器,可以对自身进行诊断,每个都有自己的地址,仪表能够在线监测各个传感器输出并进行智能处理,不仅大大提高了称重系统的可靠性,而且可以轻松解决一些模拟传感器很难实现的如传感器在线监测、偏载检测等要求。再加上自己独特的高精度高速A/D转换技术、全面的传感器数字补偿技术及远程高速防爆通信能力,使得性能大大超越了模拟传感器,从而提高了系统的稳定性。

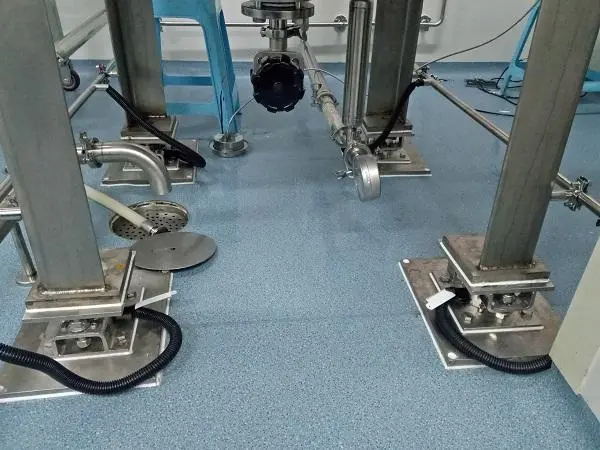

称重模块采用顶板,设置于顶板下端的底板,设置于顶板与底板之间的传感器,以及设置于顶板与传感器之间的力传递装置,传感器的一端固定安装于底板上,另一端连接力传递装置;称重模块还采用保护传感器的限位件,该限位件设置于顶板与底板之间,罩设于传感器外,限位件被顶板遮蔽,限位件的上端设置于顶板与传感器之间,其上端与顶板之间留有供顶板运动的空间间隙,下端支撑于底板上。称重模块限位件的上端通过限位套与顶板连接;力传递装置采用压头,压头的一端与顶板连接,另一端与传感器连接;力传递装置还采用压头底座,压头底座连接于顶板与压头之间。传感器上开设有供压头安装的第三安装孔,压头套装于安装孔内,安装孔的下端还安装有堵头,堵头抵顶压头。传感器与底板之间设置有供传感器变形的垫板,垫板设置于与底板固定连接的那端。限位件的至少一侧边设置有供观察力传递装置安装情况的观察窗口。限位件的两侧边均设置有观察窗口。称重模块不工作或运输时,在顶板与限位件上端的空间间隙内被夹紧有塞板。
技术指标
额定容量:0.1,0.2,1,2,3,5,10,15,20,25,30t
输出灵敏度:2.0±1%mV/V(0.1,0.2kN);3.0±1%mV/V(1~30kN)
零点输出:±1% F.S.
非线性:0.03%F.S.
滞后:0.03%F.S.
重复性:0.03%F.S.
蠕变(30min):0.03%F.S.
温度灵敏度漂移:0.02%F.S./10℃
零点温度漂移:.02%F.S./10℃
输入电阻:780±10Ω
输出电阻:700±5Ω
绝缘电阻:≥5000MΩ/100VDC
激励电压:5~15V
最大激励电压:20V
温度补偿范围:-10~40℃
工作温度范围:-10~70℃
安全超载:150%F.S.
极限超载:200%F.S.
电缆线尺寸:φ5×6000mm
