航空行李称量

航空行李称量是一款全新概念设计的在线体积重量测量系统。该称重系统精度高,集成性好,采用红外激光扫描及电机配置输送带/不锈钢传送轴、输送带接口精细处理,适合高速传输高精度称重及体积测量要求,主要用于物流、工业、商业产品包装检测的称重场合。称重系统能快速准确地获得货物的重量/体积/条码识别等数据并可将检测数据储存或传递至客户数据库管理系统,帮助企业优化物流流程及完善商业决策。

16933627533032430
16935672486185189
16936655073313478
产品详情
020-34563445

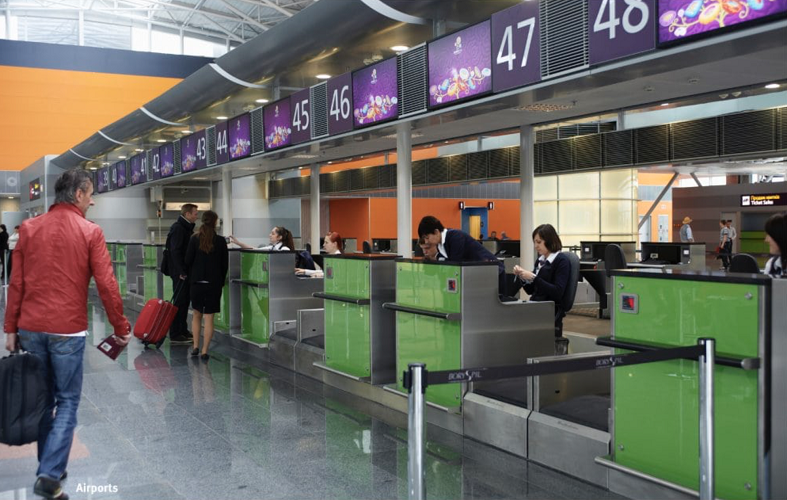

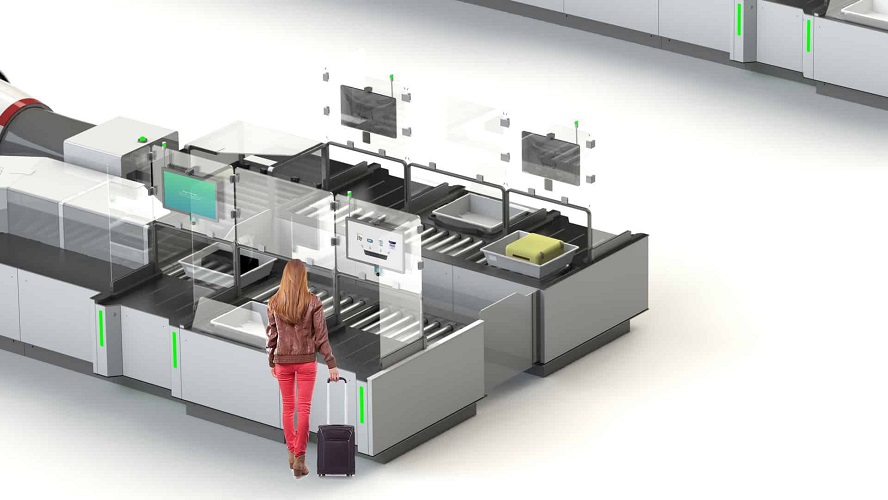

在原有的基础上为适应机场现代化管理计量和管理需要而改进开发的新一代产品。航空行李称量具有称重迅速准确,性能丰富完备,使用方便简单,航空行李秤广泛用于机场对旅客行李进行计量、管理和装载等需要。绿色荧光显示,清晰悦目,集合称重显示和控制于一体,件数、重量累计,减法修正,定值设定,超重报警,键盘设定,断电保护,配有旅客显示器和通信接口,秤台结构结实,稳固和可靠,与皮带输送机一体化设计。行李称重输送机包括地磅平台秤组件和输送组件,输送组件包括机架,机架上倾斜设置有输送带,输送带前后两端分别传动连接有第一从动辊、第二从动辊,输送带中部传动连接有主动辊和张紧辊,主动辊传动连接驱动组件,张紧辊传动连接有张紧组件。输送机驱动组件包括驱动电机、减速机,驱动电机安装在机架上,驱动电机与减速机传动连接,减速机与主动辊传动连接。称重输送机张紧组件包括张紧螺杆和导向块,张紧辊与导向块固定连接,导向块内开设有螺纹槽,螺纹槽内与张紧螺杆螺纹连接。称重输送机送组件的横向中心线与地磅平台秤组件中心线不重合,输送组件的横向中心线与电子地磅组件中心线的错位距离50mm士10mm。称重输送机输送带位于低端的一面下侧设置有托辊,托辊转动连接在机架上。

行李称重输送机包括输送机,输送机两侧设置有护板A,还包括靠近水平输送机设置的行李抬升装置,行李抬升装置包括两个分别与护板A对应的护板B,一护板B底端设置有驱动电机,驱动电机连接有传动丝杆,传动丝杆包括两根连接在一起的螺旋方向相反的丝杆A和丝杆B,丝杆A和丝杆B上均螺纹套设有丝母座,丝母座顶部均铰接有连杆滑块机构,连杆滑块机构顶部铰接有推送输送机,推送输送机铰接在两护板B之间,连杆滑块机构可带动推送输送机转动,推送输送机远离水平输送机的一端设置有载板。

航空行李秤初始状态时,推送输送机是向下倾斜的,载板在推送输送机底端,将行李放置在载板上并贴紧推送输送机,然后启动驱动电机带动传动丝杆转动,由于丝杆A和丝杆B螺旋方向相反,从而带动两丝母座做背向或相向移动,丝母座靠近相邻导滑轨时,通过第一连杆将导滑块沿着导滑轨往上推动,从而使第二连杆推动推送输送机使其沿着与护板B的铰接点开始转动,直到推送输送机上表面与水平输送机上表面齐平或高于其上表面,这时启动推送输送机通过传动带将行李输送到水平输送机上,即完成了对行李的抬升和输送作用,驱动电机反转即可使推送输送机复位。

乘客放置行李时,先将行李放置在载板上并贴紧推送输送机上,这时载板离地面很近,非常方便旅客将行李放上去,同时载板可防止行李倾翻,然后启动驱动电机带动传动丝杆转动,由于丝杆A和丝杆B螺旋方向相反,从而带动两丝母座做背向或相向移动,通过丝母座的移动使连杆滑块机构推动推送输送机,使推送输送机沿着与护板B的铰接点开始转动直到推送输送机上表面与水平输送机上表面齐平或高于其上表面,这时启动推送输送机将行李输送到水平输送机上,实现了对行李的抬升和输送作用,驱动电机反转即可使推送输送机复位,本实用新型具有对行李的抬升功能,自动化程度高,旅客放置行李时省时省力,提高了用户体验。

技术规格

最大称量:150kg,300kg

分度值:50/100g,100/200g

精确度:OLMLⅢ

主要功能:置零、零位跟终、去皮、重量和件数累计,减法修正,键盘标定,断电保护,通讯接口等

秤台结构:单传感器、双传感器或四传感器

秤台尺寸:500×750mm,800×1200mm,800×1500mm等
